TZX38C 系列
直線推桿，結構設計緊湊，安裝便利
可根據實際需要定制安裝法蘭
采用行星減速方式
高性能，低噪音，省能源，超長使用壽命
內置霍爾傳感器，精準定位伸縮長度
外觀大方
產品描述
工作原理：
電動機經過行星減速，帶動絲桿轉動；絲桿的轉動推動螺母直線運動，從而實現把電機的旋轉運動變成直線運動，通過電機的正反轉，實現推桿的伸縮運動。
TZX38C系列推桿安裝尺寸Installation dimension of push rod ：

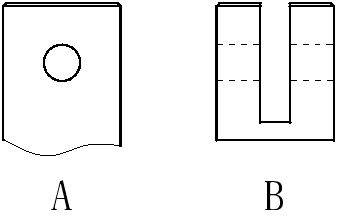

安裝形式Installation form
A=圓柱形，孔徑 Cylindrical, aperture 8.1mm
B=叉頭形，孔徑 Fork head, aperture 8.1mm
C=定制化
技術參數表 Technical Parameters：
|
電壓 Voltage |
12V DC、24V DC、36V DC、48V DC、60V DC |
|
最大推（拉）力 Maximum Load |
3000N |
|
空載速度 No-load speed |
2.5～110mm/s |
|
最小安裝尺寸 Minimum installation size |
S+245mm（S<300mm） |
|
S+265mm（S>300mm） |
|
|
顏色 Colour |
銀灰色或灰色 Silver gray or black |
|
噪音 Noise |
≦55dB |
|
工作溫度 Working temperature range |
-20℃ ～ +55℃ |
|
信號反饋 Signal feedback |
霍爾傳感器、極限位反饋 Holzer sensor、Limit position signal feedback |
|
控制方式control mode |
有無過流保護、有無霍爾傳感Whether there is over-current protection and Hall sensor |
|
線長 Line length |
550mm 、1500mm |
|
內置行程開關（行程定做后不可調整） Built-in limit switch （The stroke can not be adjusted after customization） |
|
TZX38C 規格型號選擇Specification and model selection
負載速度表Load speedometer ：
|
代號 （Code） |
額定負載 Rated load |
額定電流（A） Rated load Current（A） |
額定速度mm/s Rated speed mm/s |
空載速度mm/s No-load speed mm/s |
自鎖力N Self locking force N |
|
|
推力N Thrust N |
拉力 N Pull N |
|||||
|
A |
2500 |
3000 |
2.5 |
2.5 |
3 |
3000 |
|
B |
1800 |
2000 |
2.3 |
3.5 |
4 |
2000 |
|
C |
1200 |
1500 |
2.2 |
5 |
5.5 |
1500 |
|
D |
1000 |
1200 |
2.2 |
7 |
8 |
1200 |
|
E |
700 |
800 |
2.3 |
13.5 |
15 |
800 |
|
F |
400 |
500 |
2.5 |
27 |
30 |
500 |
|
G |
100 |
150 |
2.5 |
100 |
110 |
150 |
|
電機額定電壓(24V DC) 電機額定電流與額定電壓成反比關系 The rated current of the motor is inversely proportional to the rated voltage |
||||||

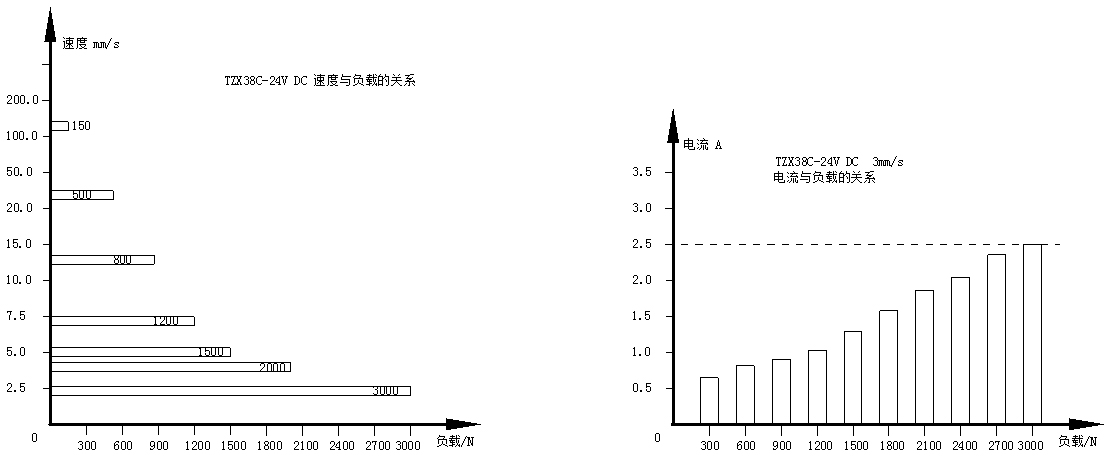

速度、電流與負載關系圖Speed, current and load diagram
